SIMATIC HMI，KTP400 Basic， 精简面板， 按键式/触摸式操作， 4" TFT 显示屏，65536 颜色， PROFINET 接口， 可项目组态的最低版本 WinCC Basic V13/ STEP 7 Basic V13， 包含开源软件，加热 免费提供 参见随附 CD

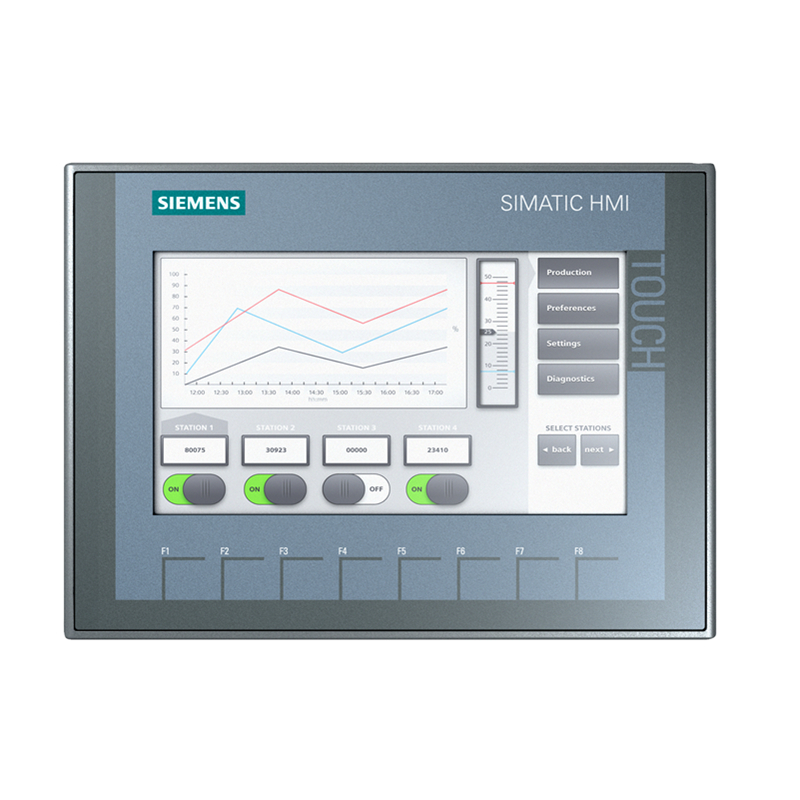

KTP700 Basic DP

KTP700 Basic PN

7'' 触摸 + 按键

显示屏：TFT 真彩液晶屏，64K 色

尺寸（英寸）：7

分辨率（宽 x 高，像素）：800 x 480

一般信息

产品类型标志KTP700 Basic color DP

显示

显示屏规格TFT 宽屏显示器，LED 背景光

屏幕对角线7 in

屏幕宽度154.1 mm

屏幕高度85.9 mm

颜色数量65 536

分辨率（像素）

● 水平图像分辨率800 Pixel

● 垂直图像分辨率480 Pixel

背光灯

● MTBF 背景照明（温度为 25 °C 时）20 000 h

● 可调节背景照明是

操作元件

键盘字体

● 功能按键

— 功能按键数量8

— 带 LED 的功能按键数量0

● 带有 LED 的按键否

● 系统按键否

● 数字键盘是; 屏幕键盘

● 字母数字键盘是; 屏幕键盘

触摸屏

● 触摸屏规格是

安装方式/安装

安装位置垂直

可以垂直安装（纵向格式）是

可以横向安装（横向格式）是

无外部通风时的最大允许倾斜角度35°

电源电压

电源的电压类型DC

额定值 (DC)24 V

允许范围，下限 (DC)19.2 V

允许范围，上限 (DC)28.8 V

输入电流

耗用电流（额定值）230 mA

接通电流脉冲 I²t0.2 A²·s

功率

接收的有效功率典型值5.5 W

处理器

处理器类型ARM

存储器

闪存是

RAM是

用于用户数据的可用存储器10 Mbyte

输出类型

声音

● 蜂鸣器是

● 扬声器否

时间

时钟

● 硬件时钟（实时时钟）是

● 软件时钟是

● 缓存是; 缓冲持续时间典型值为 6 周

● 可同步是

接口

工业以太网接口数量0

RS 485 接口数量1

RS 422 接口数量1; 共同附带 RS 485

RS 232 接口数量0; 带有可选适配器

USB 接口数量1; 最高至 16 GB

20 mA 接口数量 (TTY)0

并行接口数量0

其他接口数量0

SD 卡插槽数量0

带软件接口否

工业以太网

● 工业以太网状态 LED0

协议

PROFINET否

PROFINET IO 支持的协议否

IRT否

PROFIBUS是

MPI是

协议（以太网）

● TCP/IP否

● DHCP否

● SNMP否

● DCP否

● LLDP否

网络属性

● HTTP否

● HTML否

冗余模式

● MRP否

其他协议

● CAN否

● 支持 EtherNet/IP 协议否

● MODBUS是; Modicon (MODBUS RTU)
