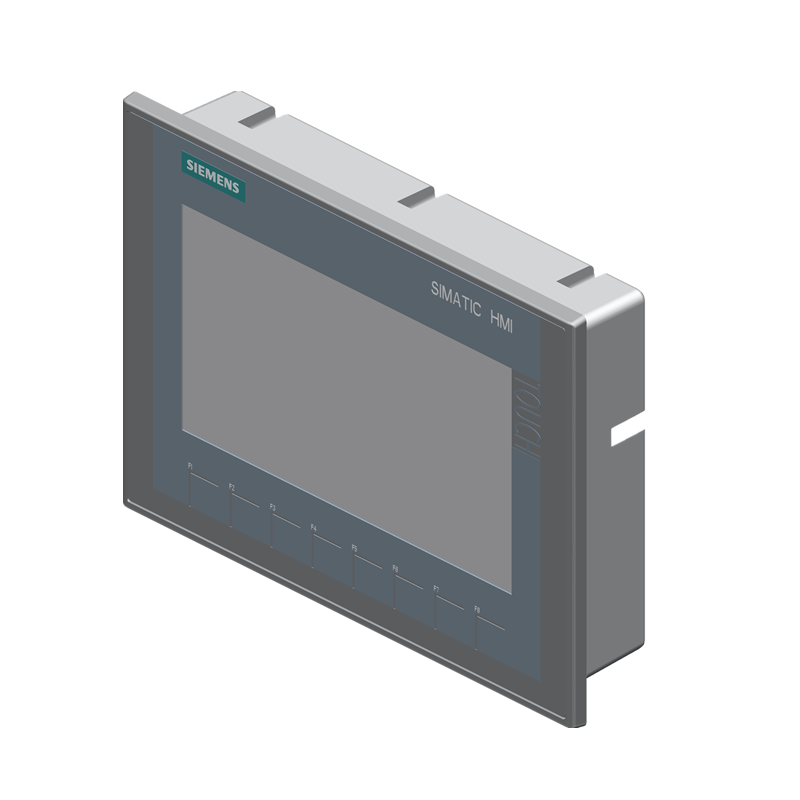

SIMATIC HMI，KTP700 基本版， 精简面板， 按键式/触摸式操作， 7" TFT 显示屏，65536 颜色， PROFINET 接口， 可项目组态的最低版本 WinCC Basic V13/ STEP 7 Basic V13， 包含开源软件，加热 免费提供 参见随附 CD 6AV2123-2GB03-0AX0

一般信息

产品类型标志KTP700 Basic color PN

显示

显示屏规格TFT 宽屏显示器，LED 背景光

屏幕对角线7 in

屏幕宽度154.1 mm

屏幕高度85.9 mm

颜色数量65 536

分辨率（像素）

● 水平图像分辨率800 Pixel

● 垂直图像分辨率480 Pixel

背光灯

● MTBF 背景照明（温度为 25 °C 时）20 000 h

● 可调节背景照明是

操作元件

键盘字体

● 功能按键

— 功能按键数量8

— 带 LED 的功能按键数量0

● 带有 LED 的按键否

● 系统按键否

● 数字键盘是; 屏幕键盘

● 字母数字键盘是; 屏幕键盘

触摸屏

● 触摸屏规格是

安装方式/安装

安装位置垂直

可以垂直安装（纵向格式）是

可以横向安装（横向格式）是

无外部通风时的最大允许倾斜角度35°

电源电压

电源的电压类型DC

额定值 (DC)24 V

允许范围，下限 (DC)19.2 V

允许范围，上限 (DC)28.8 V

输入电流

耗用电流（额定值）230 mA

接通电流脉冲 I²t0.2 A²·s

功率

接收的有效功率典型值5.5 W

处理器

处理器类型ARM

存储器

闪存是

RAM是

用于用户数据的可用存储器10 Mbyte

输出类型

声音

● 蜂鸣器是

● 扬声器否

时间

时钟

● 硬件时钟（实时时钟）是

● 软件时钟是

● 缓存是; 缓冲持续时间典型值为 6 周

● 可同步是

接口

工业以太网接口数量1

RS 485 接口数量0

RS 422 接口数量0

RS 232 接口数量0

USB 接口数量1; 最高至 16 GB

20 mA 接口数量 (TTY)0

并行接口数量0

其他接口数量0

SD 卡插槽数量0

带软件接口否

工业以太网

● 工业以太网状态 LED2

协议

PROFINET是

PROFINET IO 支持的协议否

IRT否

PROFIBUS否

MPI否

协议（以太网）

● TCP/IP是

● DHCP是

● SNMP是

● DCP是

● LLDP是

网络属性

● HTTP否

● HTML否

冗余模式

● MRP否

其他协议

● CAN否

● 支持 EtherNet/IP 协议是

● MODBUS是; Modicon (MODBUS TCP/IP)

报警/诊断/状态信息

诊断信息

● 诊断信息可读否

EMV

依据 EN 55 011 标准抑制无线电干扰辐射

● 极限值等级 A 适用于工业领域中的应用是

● 极限值等级 B 适用于居民区中的应用否

防护等级和防护类别

IP（正面）IP65

包括类型 4，正面是

包括类型 4x 正面是

IP（背面）IP20

标准、许可、证书

CE 标记是

cULus是

RCM（C-TICK 格式）是

KC 许可是

在防爆区域使用

● ATEX 区域 2否

● ATEX 区域 22否

● IECEx 2 区否

● IECEx 22 区否

● cULus I 类 1 区否

● cULus I 类 2 区，2 级否

● FM I 类 2 级否

船舶建造许可

● 德国劳埃德船级社 (GL)是

● 美国船舶检验局 (ABS)是

● 必维国际检验集团 (BV)是

● 挪威船级社 (DNV)是

● 英国劳氏船级社 (LRS)是

● 日本船级社 (Class NK)是

● 波兰船级社 (PRS)否

● 中国船级社 (CCS)否

环境要求

运行中的环境温度

● 操作（垂直安装）

— 垂直安装时的最小值0 °C

— 垂直安装时的最大值50 °C

● 操作（最大倾斜角度）

— 最大倾斜角度时的最小值0 °C

— 最大倾斜角度时的最大值40 °C

● 操作（垂直安装，纵向格式）

— 垂直安装时的最小值0 °C

— 垂直安装时的最大值40 °C

● 操作（最大倾斜角度，纵向格式）

— 最大倾斜角度时的最小值0 °C

— 最大倾斜角度时的最大值35 °C

运输/储存时的环境温度

● 最小值-20 °C

● 最大值60 °C

相对空气湿度

● 操作，最大值90 %; 无凝结

操作系统

专有是

预安装的操作系统

● Windows CE否

组态

消息显示是

报文系统（包括缓冲器和应答器）是

过程值显示（输出）是

可规定过程值（输入）是

方案管理是

组态软件

● STEP 7 Basic (TIA Portal)是; 通过集成的 WinCC Basic (TIA Portal)

● STEP 7 Professional (TIA Portal)是; 通过集成的 WinCC Basic (TIA Portal)

● WinCC flexible Compact否

● WinCC flexible Standard否

● WinCC flexible Advanced否

● WinCC Basic (TIA Portal)是

● WinCC Comfort (TIA Portal)是

● WinCC Advanced (TIA Portal)是

● WinCC Professional (TIA Portal)是

语言

在线语言

● 联机/运行时间语言数量10

语言

● 每个项目的语言32

WinCC 下的功能性 (TIA Portal)

库是

应用软件/选件

● 网页浏览器是

● SIMATIC WinCC Sm@rtServer是; 适用于 WinCC (TIA Portal) V14 或更高版本

Visual Basic 脚本数量否

任务计划器是

● 时间控制否

● 任务控制是

帮助系统是

● 每个信息文本的字符数500

消息系统

● 消息类别数量32

● 位消息

— 位消息数量1 000

● 模拟消息

— 模拟消息数量25

● S7 消息编号方法否

● 系统消息 HMI是

● 更多系统消息（SIMATIC S7、Sinumerik、Simotion...）是; SIMATIC S7-1200 和 S7-1500 的系统消息缓冲器

● 每条消息的字符数80

● 每条消息的过程值数量8

● 确认组是

● 消息指示器是

● 消息缓冲器

— 条目数量256

— 循环缓冲器是

— 剩余是

— 免维护是

方案管理

● 配方数量50

● 每个配方的数据集100

● 每个数据集的条目100

● 内部配方存储器的容量256 kbyte

● 配方存储器可以扩展否

变量

● 每台设备的变量数800

● 每幅图像的变量数100

● 临界值是

● 多路复用是

● 结构否

● 阵列是

画面

● 可组态的图片数量250

● 永久窗口/默认是

● 全局画面是

● 弹出式画面否

● 幻灯片画面否

● 通过 PLC 选择图像是

● PLC 中的图像编号是

图片对象

● 每个图像的对象数量100

● 文本区是

● I/O 区是

● 图形化的 I/O 区（图形列表）是

● 符号形式的 I/O 区（文本列表）是

● 日期/时间域是

● 开关是

● 按键是

● 图形显示是

● 图标是

● 几何对象是

复杂图片对象

● 每个图像的复杂对象数量10

● 消息显示是

● 曲线显示是

● 用户显示是

● 状态/控制否

● Sm@rtClient 显示否

● 配方显示是

● f(x) 曲线显示否

● 系统诊断显示是; SIMATIC S7-1200 和 S7-1500 的系统消息缓冲器

● 媒体播放器否

● HTML 浏览器是

● PDF 显示否

● IP 摄像头显示器否

● 条形图是

● 滑动式调节器否

● 指示仪器否

● 模拟表/电子表否

列表

● 每个项目的文字列表数量300

● 每个文本列表的条目数量100

● 每个项目的图形列表数量100

● 每个图形列表的条目数100

归档

● 每台设备的文档数量2; 一条消息和一个过程值归档

● 每个文档的条目数量10 000

● 消息档案是

● 过程值档案是

● 归档方式

— 顺序档案是

— 循环档案是

● 存储器位置

— 存储卡否

— USB 存储器是

— 以太网否

● 数据存储格式

— CSV否

— TXT是

— RDB否

安全性

● 用户组数量50

● 用户权限数量32

● 用户数量50

● 密码导出/导入是

● SIMATIC Logon否

字符集

● 键盘字体

— 美式（英语）是

传送（上传/下载）

● MPI/PROFIBUS DP否

● USB否

● 以太网是

● 使用外部存储介质是

过程连接

● S7-1200是

● S7-1500是

● S7-200是

● S7-300/400是

● LOGO!是

● Win AC是

● SINUMERIK是; 无法访问 NCK 数据

● SIMOTION是

● Allen Bradley (EtherNet/IP)是

● Allen Bradley (DF1)否

● Mitsubishi (MC TCP/IP)是

● Mitsubishi (FX)否

● OMRON (FINS TCP)否

● OMRON (LINK/Multilink)否

● Modicon (Modbus TCP/IP)是

● Modicon (Modbus)否

服务工具/组态工具

● 备份/恢复是

● 自动备份/恢复否

● 模拟是

● 设备转换是

外设/选项

外设

● 打印机否

● SIMATIC HMI MM 存储卡：多媒体存储卡否

● SIMATIC HMI SD 存储卡：数字存储卡否

● SIMATIC HMI CF 存储卡：CF 卡否

● USB 存储器是

● SIMATIC IPC USB 闪存（USB 记忆棒）是

● SIMATIC HMI USB 内存（USB 记忆棒）是

机械/材料

外壳材料（正面）

● 塑料是

● 铝材否

● 不锈钢否

尺寸

外壳正面宽度214 mm

外壳正面高度158 mm

安装截面，宽度197 mm

安装截面，高度141 mm

安装深度39 mm

重量

不含包装的重量780 g

含包装在内的重量990 g

SIMATIC HMI 按键面板

SIMATIC HMI KP8/KP8F 和 KP32F 按键面板，可直接用作操作员面板。这些面板采用预装配设计，可直接安装，从而节省了大量的安装时间与成本。

智能型长行程按键：

• 数字量 I/O，可连接按键开关或指示灯

• 安装非常灵活便捷，可直接安装在控制柜中（防护等级 IP65）

• 按钮带有 LED 背光灯（5 种颜色）

• 可通过集成的交换机直接连接 PROFINET

• 集成安全功能，通过 PROFIsafe 进行信号的故障安全传输

SIMATIC HMI 新一代精简面板

经济高效的精简系列面板，专为设备级简单可视化任务量身打造。这一系列设备凭借其优越的性能与实惠的价格倍受设备级应用的青睐。

设计简单大方：

• 4 到 12 英寸可调背光宽屏显示，6.5 万色高分辨率（可组态为竖屏显示）

• 触屏操作与可任意组态的按键，支持各种组合操作

• 通过 USB 连接进行项目传输、数据归档、键盘与鼠标连接

• 支持 PROFIBUS 或 PROFINET 通信
