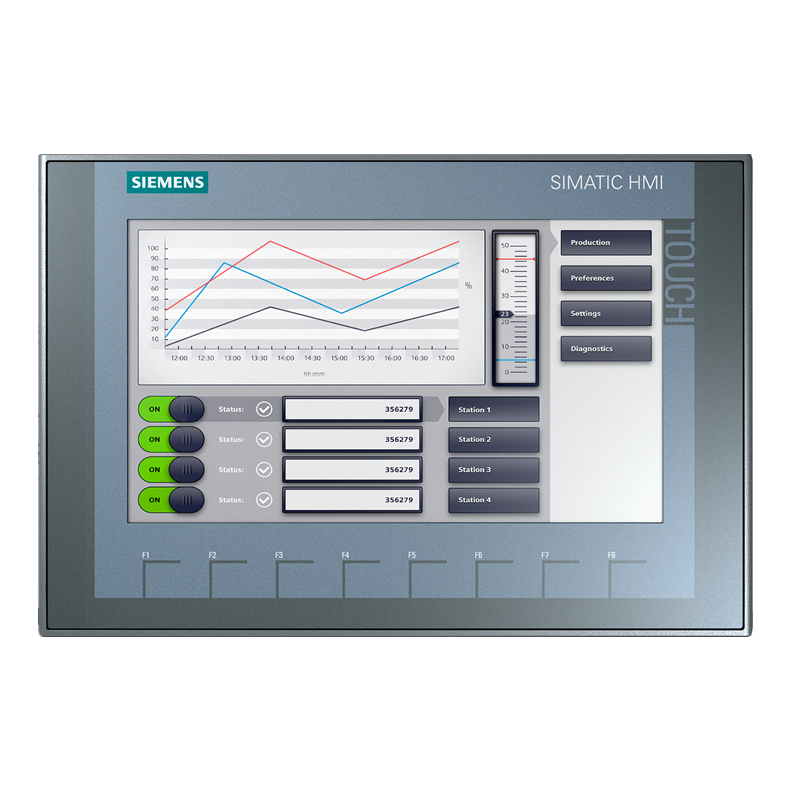

SIMATIC HMI，KTP900 Basic PN， 精简面板， 按键式/触摸式操作， 9" TFT 显示屏，65536 颜色， PROFINET 接口， 可项目组态的最低版本 WinCC Basic V13/ STEP 7 Basic V13， 包含开源软件，加热 免费提供 参见随附 CD

SIMATIC HMI — 智能界面作为人机对话的唯一接口，HMI 解决方案可实现完美的交互且

优势彰显：

• 高生产力 — 竞争力大幅提升

• 高效率 — 成本显著降低

• 高利用率 — 时间大幅缩短

高效的工程组态

比以前更快更轻松地创建可视化应用！

设计和操作的创新

可视化应用成为机器的名片！

色彩绚丽的人机界面操作设备

根据应用，选择最佳 HMI 设备！

故障安全和信息安全

保护投资和知识产权以及安全的操作！

轻松便捷的设备调试

测试与维护更为轻松快捷！

在一系列任务中只要涉及人机协作，设备监测与操作员控制就必不可少。为特定任务选择相应的设备并不困难，难的是找到一套面向未来的灵活解决方案，除需集成到上位网络之外，还

需满足不断增长的数据高透明度与处理能力要求。

多年来，SIMATIC HMI 面板凭借其在所有行业不同应用中的优异表现而广受赞誉。这一系列面板功能强大，性能卓越，可完美应用于工厂的各种应用之中。

KTP900 PN 新一代精简面板 安装尺寸：

按键面板

KP8 PN，8 个功能键，LED 背光照明，可设置不同颜色（红，黄，蓝，绿，白），2 个 PROFINET 接口，8 个可组态 DI/DO 6AV36883AY360AX0

KP8F PN，8 个功能键，LED 背光照明，可设置不同颜色（红，黄，蓝，绿，白），2 个 PROFINET 接口，支持PROFISAFE，8 个可组态 DI/DO，2 路故障安全输入　6AV36883AF370AX0

KP32F PN，32 个功能键，LED 背光照明，可设置不同颜色（红，黄，蓝，绿，白），2 个 PROFINET 接口，支持PROFISAFE，16DI+16DI/DO，4 路故障安全输入　6AV36883EH470AX0

精简面板

新一代精简面板 KTP400，按键 + 触摸操作，4 寸 6.5 万色显示，集成 PROFINET 接口，WINCC BASIC V13/STEP 7 V13 或更高版本组态　6AV21232DB030AX0

新一代精简面板 KTP700，按键 + 触摸操作，7 寸 6.5 万色显示，集成 MPI/PROFIBUS DP 接口，WINCC BASIC V13/STEP 7 V13 或更高版本组态　6AV21232GA030AX0

新一代精简面板 KTP700，按键 + 触摸操作，7 寸 6.5 万色显示，集成 PROFINET 接口，WINCC BASIC V13/STEP 7 V13 或更高版本组态　6AV21232GB030AX0

新一代精简面板 KTP900，按键 + 触摸操作，9 寸 6.5 万色显示，集成 PROFINET 接口，WINCC BASIC V13/STEP 7 V13 或更高版本组态　6AV21232JB030AX0

新一代精简面板 KTP1200，按键 + 触摸操作，12 寸 6.5 万色显示，集成 MPI/PROFIBUS DP 接口，WINCC BASIC V13/STEP 7 V13 或更高版本组态　6AV21232MA030AX0

新一代精简面板 KTP1200，按键 + 触摸操作，12 寸 6.5 万色显示，集成 PROFINET 接口，WINCC BASIC V13/STEP 7 V13 或更高版本组态　6AV21232MB030AX0

精智面板

KTP400 精智面板 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控 + 触摸，4 MB 用户内存 6AV21242DC010AX0

KP400 精智面板 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，4 MB 用户内存 6AV21241DC010AX0

TP700 精智面板 7 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存 6AV21240GC010AX0

KP700 精智面板 7 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存 6AV21241GC010AX0

TP900 精智面板 9 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存 6AV21240JC010AX0

KP900 精智面板 9 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存 6AV21241JC010AX0

TP1200 精智面板 12 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存 6AV21240MC010AX0

KP1200 精智面板 12 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存 6AV21241MC010AX0

TP1500 精智面板 15.4 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存 6AV21240QC020AX1

KP1500 精智面板 15.4 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，24 MB 用户内存 6AV21241QC020AX1

TP1900 精智面板 18.5 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存 6AV21240UC020AX1

TP2200 精智面板 21.5 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存 6AV21240XC020AX1

户外型精智面板 TP700，触摸操作，1600 万色 7 寸宽屏显示， PROFINET 接口，MPI/PROFIBUS DP 接口，12MB 用

户内存，TIA 博途 WINCC V13 SP1 HSP 以上版本组态

6AV21240GC130AX0

户外型精智面板 TP1500，触摸操作，1600 万色 15 寸宽屏显示， PROFINET 接口，MPI/PROFIBUS DP 接口，12MB

用户内存，TIA 博途 WINCC V13 SP1 HSP 以上版本组态

6AV21240QC130AX0

不锈钢前面板 TP700 INOX 精智面板 ，7 寸显示屏，前面板防护等级 IP66K，1600 万色 LED 背光，16:9 宽屏显示，

触摸屏，12 MB 用户内存

6AV21448GC100AA0

不锈钢前面板TP1200 INOX精智面板 ，12 寸显示屏，前面板防护等级IP66K，1600 万色 LED 背光，16:9 宽屏显示，

触摸屏，12 MB 用户内存

6AV21448MC100AA0

SIMATIC 精智面板 2 GB 存储卡   6AV21818XP000AX0
