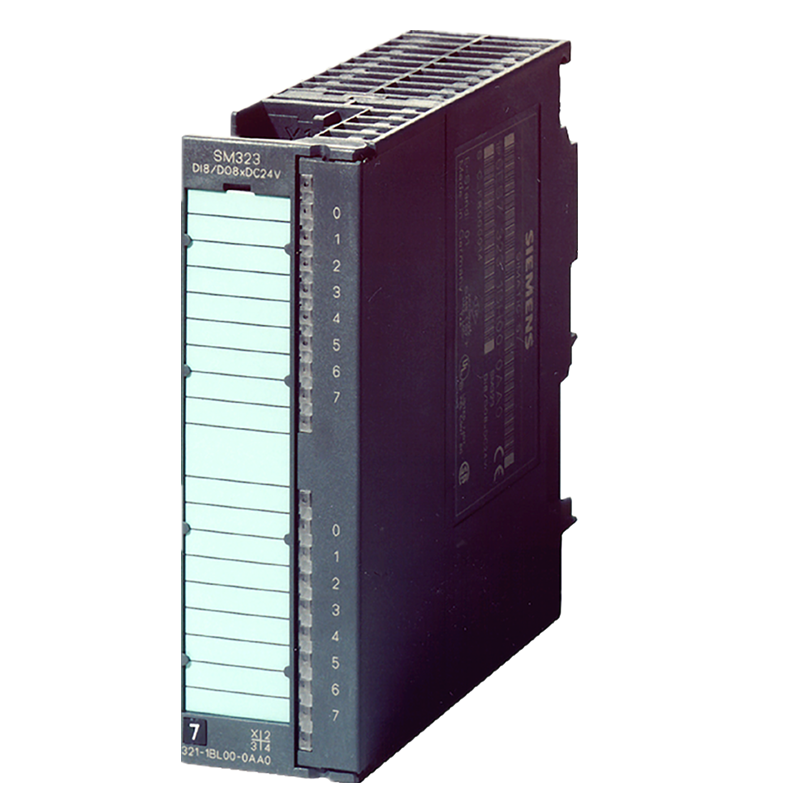

6ES7323-1BL00-0AA0

SIMATIC S7-300，数字模块 SM 323，电位隔离， 16 DE 和 16 DA，24V DC，0.5A， 总电流 4A，1个 40针

技术数据

		SIMATIC S7-300，数字模块 SM 323，电位隔离， 16 DE 和 16 DA，24V DC，0.5A， 总电流 4A，1个 40针
电源电压
负载电压 L+
● 额定值 (DC)		24 V
● 允许范围，下限 (DC)		20.4 V
● 允许范围，上限 (DC)		28.8 V
输入电流
来自负载电压 L+（空载），最大值		80 mA
来自背板总线 DC 5 V，最大值		80 mA
功率损失
功率损失，典型值		6.5 W
数字输入
数字输入端数量		16
输入特性符合 IEC 61131，类型 1		是
可同时控制的输入端数量
水平安装位置
— 最高可达 40 ℃，最大值		16
— 最高可达 60 ℃，最大值		8
垂直安装位置
— 最高可达 40 ℃，最大值		16
输入电压
● 输入电压类型		DC
● 额定值 (DC)		24 V
● 对于信号“0”		-30 至 +5V
● 对于信号“1”		13 至 30V
输入电流
● 对于信号“1”，典型值		7 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 从“0”到“1”时，最小值		1.2 ms
— 从“0”到“1”时，最大值		4.8 ms
— 从“1”到“0”时，最小值		1.2 ms
— 从“1”到“0”时，最大值		4.8 ms
导线长度
● 屏蔽，最大值		1 000 m
● 未屏蔽，最大值		600 m
数字输出
数字输出端数量		16
短路保护		是
● 响应阈，典型值		1 A
感应式关闭电压的限制		L+ (-48 V)
控制数字输入		是
输出端的通断能力
● 照明负载时的最大值		5 W
负载电阻范围
● 下限		48 Ω
● 上限		4 kΩ
输出电压
● 对于信号 “1”，最小值		L+ (-0.8 V)
输出电流
● 对于信号“1”的额定值		0.5 A
● 针对信号“1”的允许范围，最小值		5 mA
● 针对信号“1”的允许范围，最大值		0.6 A
● 针对信号“1”的最小负载电流		5 mA
● 针对信号“0”的剩余电流，最大值		0.5 mA
电阻负载时的输出延迟
● 从 “0” 到“1”，最大值		100 µs
● 从 ”1” 到“0”，最大值		500 µs
两个输出端并联
● 用于增加功率		否
● 用于冗余控制负载		是; 只有同组输出
开关频率
● 电阻负载时的最大值		100 Hz
● 电感负载时的最大值		0.5 Hz
● 照明负载时的最大值		100 Hz
输出端的总电流（每组）
水平安装位置
— 最高可达 40 ℃，最大值		4 A
— 最高可达 60 ℃，最大值		3 A
垂直安装位置
— 最高可达 40 ℃，最大值		2 A
导线长度
● 屏蔽，最大值		1 000 m
● 未屏蔽，最大值		600 m
传感器
可连接传感器
● 双线传感器		是
— 允许的闭路电流（双线传感器） 最大值		1.5 mA
等时模式
节拍同步运行（应用程序至端口同步）		否
报警/诊断/状态信息
报警		否
诊断功能		否
诊断显示 LED
● 数字输入状态显示（绿色）		是
● 数字输出状态显示（绿色）		是
电位隔离
数字输入电位隔离
● 在通道之间		是
● 在通道之间，分组点数		16
● 在通道和背板总线之间		是; 光电耦合器
数字输出电位隔离
● 在通道之间		是
● 在通道之间，分组点数		8
● 在通道和背板总线之间		是; 光电耦合器
绝缘
绝缘测试，使用		DC 500 V
连接技术
需要的前置插头		40 针
尺寸
宽度		40 mm
高度		125 mm
深度		120 mm
重量
重量，约		260 g

SM 323 / SM 327 数字量输入/输出模块

概述

设计

功能

优势

• 安装简便

通过前端连接器连接传感器/执行器。可使用以下连接方式进行连接：

• 螺钉型接线端子

• 弹簧型接线端子

• 快速连接（绝缘穿刺）

更换模块后，只需将连接器插入相同类型的新模块中，并保留原来的布线。前端连接器的编码可避免发生错误。

• 快速连接

连接 SIMATIC TOP 更加简单、快速（不是紧凑 CPU 的板载 I/O）。可使用预先装配的带有单个电缆芯的前端连接器，和带有前端连接器模块、连接线缆和端子盒的完整插件模块化系统。

• 高组装密度

模块中为数众多的通道使 S7-300 实现了节省空间的设计。可使用每个模块中有 8 至 64 个通道（数字量）或 2 至 8 个通道（模拟量）的模块。

• 简单参数化

使用 STEP 7 对这些模块进行组态和参数化，并且不需要进行不便的转换设置。数据进行集中存储，如果更换了模块，数据会自动传输到新的模块，避免发生任何设置错误。使用新模块时，无需进行软件升级。可根据需要复制组态信息，例如用于标准机器。返回页首
