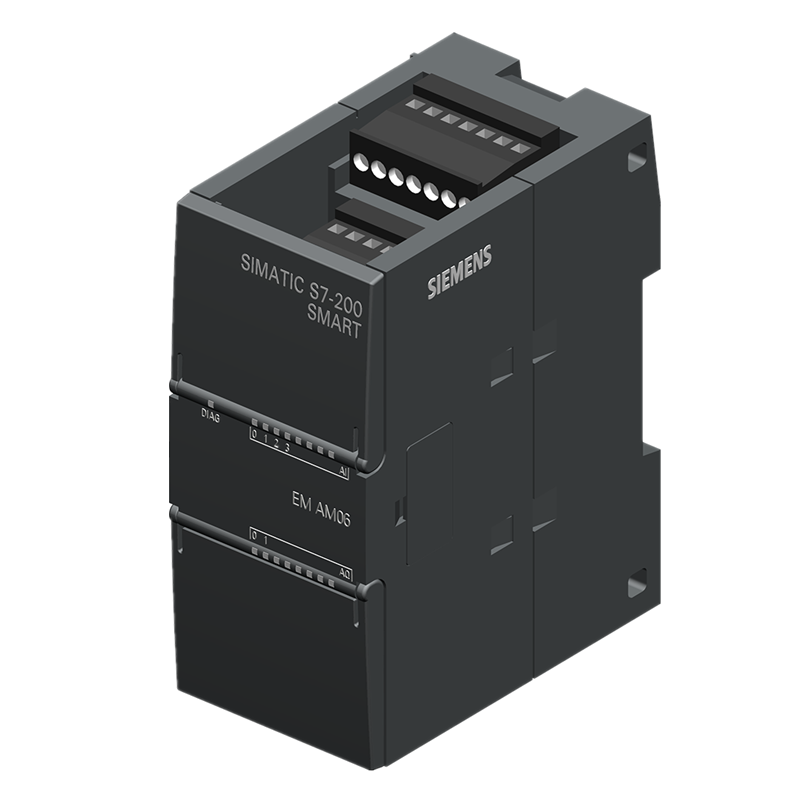

6ES7288-3AM06-0AA0
ANALOG I / O EM AM06,4AI / 2AO
 | SIMATIC S7-200 SMART，模拟I / O SM AM06.4个模拟输入/ 2个模拟输出，0..10V，0..5V，0 / 4..20mA，+ / - 5V，+ / - 2.5V ，12位分辨率或4 ... 20mA，+ / - 10V 11位分辨率 |
| 一般信息 |
| 产品类型标志 | SM AM06，AI 4x12位，AQ 2x11位 |
| Ci中的CiR配置 |
| UN在RUN模式下更改参数分配 | 否 |
| 电源电压 |
| 额定值（DC） |
|
| ●DC 24V | 是; -15 / + 20％ |
| 允许范围，下限（DC） | 20.4 v |
| 允许范围，上限（DC） | 28.8 V |
| 输入电流 |
| 耗用电流，典型值 | 60毫安 |
| 5背板总线DC 5V，典型值 | 80毫安 |
| 功率损失 |
| 功率损失，典型值 | 2瓦 |
| 模拟输入 |
| 模拟输入端数量 | 4 |
| 输入范围 |
| ●电压 | 是; ±10V，±5V，±2.5V |
| ●电流 | 是; 0至20毫安 |
| 输入范围（额定值）电压 |
| ●-10 V至+10 V. | 是 |
| ●输入电阻（-10 V至+10 V） | 9MΩ |
| ●-2.5 V至+2.5 V. | 是 |
| ●输入电阻（-2.5 V至+2.5 V） | 9MΩ |
| ●-5V至+ 5V | 是 |
| ●输入电阻（-5 V至+5 V） | 9MΩ |
| 输入范围（额定值）电流 |
| ●0至20毫安 | 是 |
| ●输入电阻（0至20 mA） | 250Ω |
| 模拟输出 |
| 模拟输出端数量 | 2; 电流或电压 |
| 输出范围，电压 |
| ●-10 V至+10 V. | 是 |
| 输出范围，电流 |
| ●0至20毫安 | 是 |
| 负载电阻（在额定输出范围内） |
| ●电压输出端的最小值 | 1kΩ |
| ●电流输出端的最大值 | 500Ω |
| 输入端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ●分辨率（包括过调制范围） | 电压模式：11位+符号位，电流模式：11位 |
| ●对于干扰频率f1（单位Hz）的干扰电压抑制 | 10/50/60/400 Hz |
| 测量值滤波 |
| ●可参数化 | 是; 分4个等级：1x，4x，16x，32x循环时间 |
| ●等级：无 | 是; 1X |
| ●等级：弱 | 是; 4X |
| ●等级：中等 | 是; 16倍 |
| ●等级：强 | 是; 32X |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ●分辨率（包括过调制范围） | 电压模式：11位+符号位，电流模式：11位 |
| ●同步运行模式分辨率（包括超量程） | 电压模式：10位+符号位，电流模式：10位 |
| 报警/诊断/状态信息 |
| 诊断功能 | 是 |
| 诊断信息 |
| ●电源电压监控 | 是 |
| ●断线 | 是 |
| ●短路 | 是 |
| 诊断显示LED |
| ●用于输入端状态 | 是 |
| ●用于输出端状态 | 是 |
| 防护等级和防护类别 |
| 符合等级符合EN 60529 |
|
| ●IP20 | 是 |
| 标准，许可，证书 |
| CE标记 | 是 |
| 尺寸 |
| 宽度 | 45毫米 |
| 高度 | 100毫米 |
| 深度 | 81毫米 |
| 重量 |
| 重量，约 | 173.4克 |
