6AV6647-0AA11-3AX0

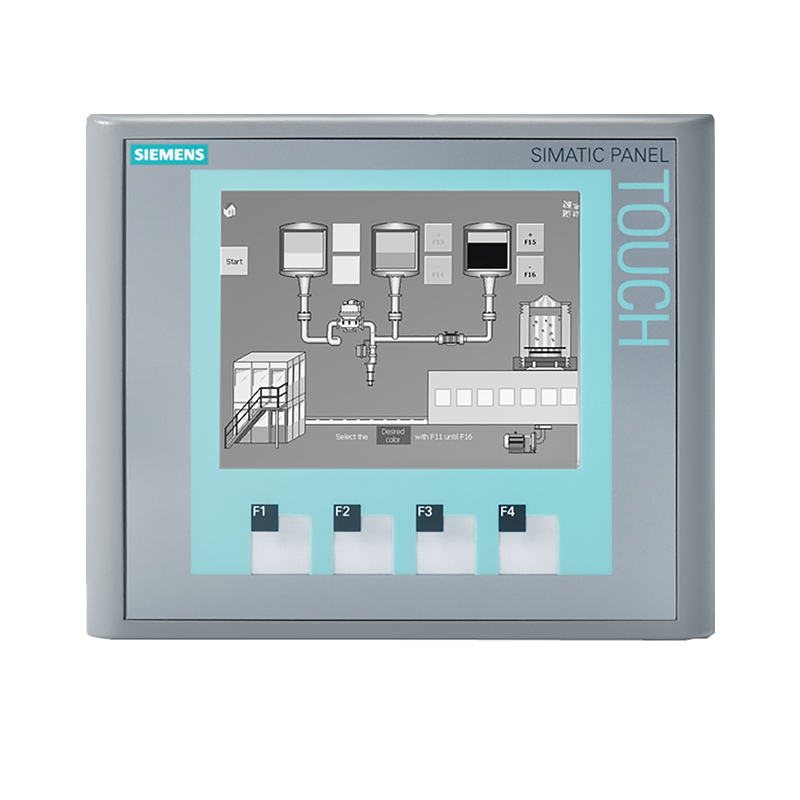

SIMATIC HMI KTP400 BASIC MONO PN

技术数据

SIMATIC HMI KTP400 Basic mono PN， 精简面板， 按键式/触摸式操作， 4" STN 显示屏， 4 个灰度级， PROFINET 接口， 可项目组态，从 WinCC flexible 2008 SP2 Compact/ WinCC Basic 10.5版/ STEP 7 Basic 10.5版， 包含开源软件，加热 免费提供 参见随附 CD
一般信息
产品类型标志KTP400 Basic mono PN
显示
显示屏规格STN
屏幕对角线3.8 in
屏幕宽度76.8 mm
屏幕高度57.6 mm
颜色数量4; 灰度级
分辨率（像素）
● 水平图像分辨率320 Pixel
● 垂直图像分辨率240 Pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）30 000 h
● 可调节背景照明否
操作元件
键盘字体
● 功能按键
— 功能按键数量4
● 带有 LED 的按键否
● 系统按键否
● 数字键盘是; 屏幕键盘
● 字母数字键盘是; 屏幕键盘
触摸屏
● 触摸屏规格是
安装方式/安装
安装位置垂直
可以垂直安装（纵向格式）是
可以横向安装（横向格式）是
无外部通风时的最大允许倾斜角度35°
电源电压
电源的电压类型DC
额定值 (DC)24 V
允许范围，下限 (DC)19.2 V
允许范围，上限 (DC)28.8 V
输入电流
耗用电流（额定值）0.1 A
接通电流脉冲 I²t0.5 A²·s
功率
接收的有效功率典型值3 W
处理器
处理器类型RISC 32 位
存储器
闪存是
RAM是
用于用户数据的可用存储器1 Mbyte
输出类型
声音
● 蜂鸣器是
● 扬声器否
时间
时钟
● 硬件时钟（实时时钟）否
● 软件时钟是
● 缓存否
● 可同步是
接口
工业以太网接口数量1
RS 485 接口数量0
RS 422 接口数量0
RS 232 接口数量0
USB 接口数量0
20 mA 接口数量 (TTY)0
并行接口数量0
其他接口数量0
SD 卡插槽数量0
带软件接口否
工业以太网
● 工业以太网状态 LED2
协议
PROFINET是
PROFINET IO 支持的协议否
IRT否
PROFIBUS否
MPI否
协议（以太网）
● TCP/IP是
● DHCP是
● SNMP是
● DCP是
● LLDP是
网络属性
● HTTP否
● HTML否
其他协议
● CAN否
● 支持 EtherNet/IP 协议是
● MODBUS是; Modicon (MODBUS TCP/IP)
报警/诊断/状态信息
诊断信息
● 诊断信息可读否
防护等级和防护类别
IP（正面）IP65
包括类型 4，正面是
包括类型 4x 正面是
IP（背面）IP20
标准、许可、证书
CE 标记是
cULus是
RCM（C-TICK 格式）是
KC 许可是
在防爆区域使用
● ATEX 区域 2否
● ATEX 区域 22否
● cULus I 类 1 区否
● cULus I 类 2 区，2 级否
● FM I 类 2 级否
船舶建造许可
● 德国劳埃德船级社 (GL)是
● 美国船舶检验局 (ABS)是
● 必维国际检验集团 (BV)是
● 挪威船级社 (DNV)是
● 英国劳氏船级社 (LRS)是
● 日本船级社 (Class NK)是
● 波兰船级社 (PRS)是
环境要求
运行中的环境温度
● 操作（垂直安装）
— 垂直安装时的最小值0 °C
— 垂直安装时的最大值50 °C
● 操作（最大倾斜角度）
— 最大倾斜角度时的最小值0 °C
— 最大倾斜角度时的最大值40 °C
● 操作（垂直安装，纵向格式）
— 垂直安装时的最小值0 °C
— 垂直安装时的最大值50 °C
● 操作（最大倾斜角度，纵向格式）
— 最大倾斜角度时的最小值0 °C
— 最大倾斜角度时的最大值40 °C
运输/储存时的环境温度
● 最小值-20 °C
● 最大值60 °C
相对空气湿度
● 操作，最大值90 %; 无凝结
操作系统
专有是
预安装的操作系统
● Windows CE否
组态
消息显示是
报文系统（包括缓冲器和应答器）是
过程值显示（输出）是
可规定过程值（输入）是
方案管理是
组态软件
● STEP 7 Basic (TIA Portal)是; 通过集成的 WinCC Basic (TIA Portal)
● STEP 7 Professional (TIA Portal)是; 通过集成的 WinCC Basic (TIA Portal)
● WinCC flexible Compact是
● WinCC flexible Standard是
● WinCC flexible Advanced是
● WinCC Basic (TIA Portal)是
● WinCC Comfort (TIA Portal)是
● WinCC Advanced (TIA Portal)是
● WinCC Professional (TIA Portal)是
语言
在线语言
● 联机/运行时间语言数量5
语言
● 每个项目的语言32
WinCC 下的功能性 (TIA Portal)
库是
任务计划器
● 时间控制否
● 任务控制是
帮助系统
● 每个信息文本的字符数320
消息系统
● 消息类别数量32
● 位消息
— 位消息数量200
● 模拟消息
— 模拟消息数量15
● 系统消息 HMI是
● 每条消息的字符数80
● 每条消息的过程值数量8
● 消息指示器是
● 消息缓冲器
— 条目数量256
— 循环缓冲器是
— 剩余是
— 免维护是
方案管理
● 配方数量5
● 每个配方的数据集20
● 每个数据集的条目20
● 内部配方存储器的容量40 kbyte
● 配方存储器可以扩展否
变量
● 每台设备的变量数250
● 每幅图像的变量数30
● 临界值是
● 多路复用是
● 结构否
● 阵列是
画面
● 可组态的图片数量50
● 永久窗口/默认是
● 全局画面是
● 通过 PLC 选择图像是
● PLC 中的图像编号是
图片对象
● 每个图像的对象数量30
● 文本区是
● I/O 区是
● 图形化的 I/O 区（图形列表）是
● 符号形式的 I/O 区（文本列表）是
● 日期/时间域是
● 开关是
● 按键是
● 图形显示是
● 图标是
● 几何对象是
复杂图片对象
● 每个图像的复杂对象数量5
● 消息显示是
● 曲线显示是
● 用户显示是
● 状态/控制否
● Sm@rtClient 显示否
● 配方显示是
● f(x) 曲线显示否
● 系统诊断显示否
● 媒体播放器否
● 条形图是
● 滑动式调节器否
● 指示仪器否
● 模拟表/电子表否
列表
● 每个项目的文字列表数量150
● 每个文本列表的条目数量30
● 每个项目的图形列表数量100
● 每个图形列表的条目数30
归档
● 每台设备的文档数量0
安全性
● 用户组数量50
● 用户权限数量32
● 用户数量50
● 密码导出/导入否
● SIMATIC Logon否
字符集
● 键盘字体
— 美式（英语）是
传送（上传/下载）
● MPI/PROFIBUS DP否
● USB否
● 以太网是
● 使用外部存储介质否
过程连接
● S7-1200是
● S7-1500是
● S7-200是
● S7-300/400是
● LOGO!是
● Win AC是
● SINUMERIK否
● SIMOTION否
● Allen Bradley (EtherNet/IP)是
● Allen Bradley (DF1)否
● Mitsubishi (MC TCP/IP)是
● Mitsubishi (FX)否
● OMRON (FINS TCP)否
● OMRON (LINK/Multilink)否
● Modicon (Modbus TCP/IP)是
● Modicon (Modbus)否
服务工具/组态工具
● 备份/恢复是
● 自动备份/恢复否
● 模拟是
● 设备转换是
外设/选项
外设
● 打印机否
● SIMATIC HMI MM 存储卡：多媒体存储卡否
● SIMATIC HMI SD 存储卡：数字存储卡否
● USB 存储器否
机械/材料
外壳材料（正面）
● 塑料是
● 铝材否
● 不锈钢否
尺寸
外壳正面宽度140 mm
外壳正面高度116 mm
安装截面，宽度123 mm
安装截面，高度99 mm
安装深度40 mm
重量
不含包装的重量0.32 kg
含包装在内的重量0.53 kg


第一代精简面板

  • 3 英寸至 15 英寸理想的入门级系列，用于操作员控制和监控紧凑型机器和系统

  • 由于使用像素图形显示屏，可以清晰显示过程

  • 使用触摸屏和触觉功能键实现直观的操作

  • 配备所有必要的基本功能，如警报记录、配方管理、绘图、矢量图形和语言切换

  • 通过集成的以太网接口或带有 RS485/422 的单独型号，可以简单连接到控制器

  • 具有用于 SIMATIC S7-1200 和 S7-1500 PLC 的集成诊断查看器和 IP 设置，调试更快速


优势

  • 全集成自动化 (TIA) 的组成部分：
    提高生产率，最大限度降低工程组态开销，降低生命周期成本

    • 由于采用垂直配置（4" 和 6" 设备），即使在安装空间受限时也可使用

    • 缩短组态和调试时间

    • 具有免维护的设计，背光显示屏的使用寿命长，维修方便


  • 由于具有输入/输出字段、矢量图形、趋势曲线、条形图、文本和位图等，可简单、方便地显示过程值

  • 含有现成图形对象的图形库

  • 可在全球范围使用

    • 可组态 32 种语言（包括亚洲和西里尔字符集）

    • 可在多达 5 种语言间在线切换

    • 取决于语言的文本和图形


应用

在生产、过程和楼宇自动化中，使用 SIMATIC HMI 基本面板可实现对小型机器和设备的本地控制和监视。它们可在所有类型的行业与应用中使用。


设计

SIMATIC HMI 精简型面板在安装方面与面板和多功能面板产品系列的现有触控型设备兼容。

KP300 精简型单色 PN

  • 3.6" FSTN 像素级，单色

  • 1 个以太网接口（TCP/IP、PROFINET）

  • 触控设备，配备 10 个功能键和 10 个系统键。

  • 文本显示屏（TD 100C、TD 200/TD 200C、TD 400C）以及 OP 73、OP 73micro 的创新后继产品。

KTP400 精简型单色 PN

  • 3.8" STN 单色

  • 1 个以太网接口（TCP/IP、PROFINET）

  • 触摸屏和 4 个触觉功能键

KTP400 精简型彩色 PN

  • 4.3" 宽屏 TFT 显示屏

  • 1 个以太网接口（TCP/IP、PROFINET）

  • 触摸屏和 4 个触觉功能键

KP400 精简型彩色 PN

  • 4.3" 宽屏 TFT 显示屏

  • 1 个以太网接口（TCP/IP、PROFINET）

  • 带 8 个功能键和 26 个系统键的薄膜键盘

  • OP 77A 的后继产品

KTP600 精简型单色 PN

  • 5.7" STN，单色

  • 1 个以太网接口（TCP/IP、PROFINET）

  • 触摸屏和 6 个触觉功能键

  • TP 177micro/TP 177A 的创新后续产品

KTP600 精简型彩色 PN 或 DP

  • 5.7" TFT，256 色

  • 1 个以太网接口 (TCP/IP, PROFINET) 或 1 个 RS 485/422 接口（MPI、PROFIBUS DP；单独型号）

  • 触摸屏和 6 个触觉功能键

  • TP 177micro/TP 177A 的创新后续产品

KTP1000 精简型彩色 PN 或 DP

  • 10.4" TFT，256 色

  • 以太网接口 (TCP/IP, PROFINET) 或 1 个 RS 485/422 接口（MPI、PROFIBUS DP；单独型号）

  • 触摸屏和 8 个触觉功能键

TP1500 精简型彩色 PN

  • 15.0" TFT，256 色

  • 1 个以太网接口（TCP/IP、PROFINET）

  • 触摸屏


功能

  • 输入/输出字段，
    用于显示和修改过程参数

  • 按钮
    用于直接触发功能和动作。按钮上最多可同时配置 16 种功能。

  • 图形
    可以用作图标以代替功能键或按钮的文本标签。它们还可以用作全屏背景图像。
    该组态工具包含带有大量图形和各种对象的库。所有带有 OLE 接口的编辑器都可用作图形编辑器（如 Paint Shop，Designer 或者 CorelDraw）

  • 矢量图形
    可以在组态工具中直接创建简单几何形状（直线，圆和矩形）

  • 固定文本
    用于以任何字号来标记功能键、过程图像和过程值

  • 曲线功能和直方图
    用于图形化显示动态值

  • 语言切换：

    • 5 种在线语言、32 种组态语言，包括亚洲语言和西里尔字符组

    • 取决于语言的文本和图形


  • 可按照各领域的要求进行用户管理（信息安全）

    • 通过用户名和密码进行身份验证

    • 特定用户组的权限


  • 消息系统

    • 独立消息

    • 模拟消息

    • 具有可自由定义的消息级别（如状态/故障消息），用于定义确认响应和显示消息事件

    • 消息历史


  • 配方管理

  • 帮助文本
    用于过程画面、消息和变量

  • 算术函数

  • 限值监控
    用于输入和输出的可靠过程控制

  • 指示灯
    用于指示机器和设备状态

  • 调度程序用于在发生全局事件时执行全局功能

  • 模板概念用于创建画面模板（在模板中组态的画面元素将出现在每个画面中）

  • 可以通过如下方法简单进行维护和组态：

    • 用 ProSave 在 PC 上备份和恢复组态、操作系统和固件

    • 通过 MPI/PROFIBUS DP 或 PROFINET 下载组态

    • 自动传输识别

    • 进行具体的对比度或亮度设置（6" 彩色除外）和校准

    • 清洁屏幕

    • 无须电池


组态

使用工程组态软件 SIMATIC WinCC Basic/Comfort/Professional 或 SIMATIC STEP 7 Basic（带集成的 WinCC Basic）进行组态。

KTP400 精简型单色 PN 以及所有 6" 至 15" 设备也可使用 SIMATIC WinCC flexible Compact、Standard 或 Advanced 组态软件来组态。

集成

精简型面板可连接到：

  • SIMATIC S7 控制器

  • 非西门子控制器（适用于 DP 设备）

    • Allen Bradley (DF1)

    • Modicon Modbus RTU

    • Mitsubishi FX

    • Omron Hostlink/Multilink


  • 非西门子控制器（PN 设备的非西门子驱动程序）

    • Allen Bradley 以太网/IP

    • Modicon Modbus TCP/IP

    • 三菱 MC TCP/IP
