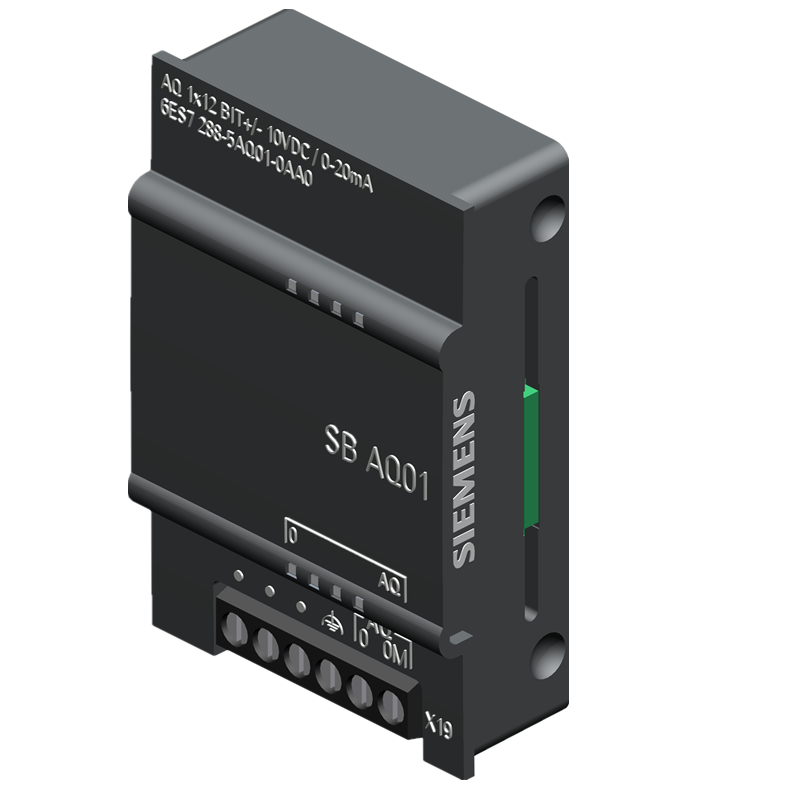

6ES7288-5AQ01-0AA0

SIGNAL BOARD SB AQ01, 1 AO

技术数据

		SIMATIC S7-200 SMART， 模拟输出 SB AQ01，1 个模拟输出， +/-10V DC（12 位分辨率）或 0-20mA（11 位分辨率）
一般信息
产品类型标志		SB AQ01，AQ 1x12 bit
运行中的 CiR 配置
可在 RUN 模式下更改参数分配		否
输入电流
耗用电流，典型值		40 mA
来自背板总线 DC 5 V，典型值		15 mA
功率损失
功率损失，典型值		1.5 W
数字输入
导线长度
● 屏蔽，最大值		10 m
模拟输出
模拟输出端数量		1; 电流或电压
输出范围，电压
● -10 V 至 +10 V		是
输出范围，电流
● 0 至 20 mA		是
输出端的模拟值构成
集成和转换时间/每通道分辨率
● 分辨率（包括过调制范围）		电压模式：11 位 + 符号位，电流模式：11 位
报警/诊断/状态信息
诊断功能		是
诊断信息
● 断线		是
● 短路		是
诊断显示 LED
● 用于输出端状态		是
防护等级和防护类别
防护等级符合 EN 60529
● IP20		是
标准、许可、证书
CE 标记		是
尺寸
宽度		35 mm
高度		52.2 mm
深度		16 mm
重量
重量，约		17.4 g

模拟量输出信号板技术规范

型号 SB AQ01

订货号（MLFB） 6ES7 288-5AQ01-0AA0

常规

尺寸 W x H x D（mm） 35 x 52.2 x 16

重量 17.4 g

功耗 1.5 W

电流消耗（SM 总线） 15 mA

电流消耗（24 V DC） 40 mA（空载）

模拟输出

输出点数 1

类型 电压或电流

范围 ±10 V，0 ~ 20 mA

分辨率 电压：11 位 + 符号位

电流：11 位

满量程范围（数据字） -27,648 ~ 27,648（-10 V ~ 10 V）

0 ~ 27,648（0 ~ 20 mA）

负载阻抗 电压：≥ 1000 Ω

电流：≤ 600 Ω

STOP 模式下的输出状态 上一个值或替换值

隔离（现场侧与逻辑侧） 无

电缆长度（最大值） 10m，屏蔽双绞线

诊断

上溢/下溢 √

信号板 SB

订货号

SB CM01 通信信号板，RS485/RS232 6ES7 288-5CM01-0AA0

SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出   6ES7 288-5DT04-0AA0

SB AE01 模拟量扩展信号板，1×12位模拟量输入 6ES7 288-5AE01-0AA0

SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出 6ES7 288-5AQ01-0AA0

SB BA01 电池信号板，支持 CR1025 纽扣电池（电池单独购买） 6ES7 288-5BA01-0AA0

信号板组态

在系统块选择标准型CPU模块后，SB选项里会出现上述五种信号板：

• 选择 SB DT04 时，系统自动分配 I7.0 和 Q7.0 做为 I/O 映像区的起始位

• 选择 SB AE01 时，系统自动分配 AIW12 做为 I/O 映像区

• 选择 SB AQ01 时，系统自动分配 AQW12 做为 I/O 映像区

• 选择 SB CM01 时，在端口类型设置框里选择 RS232 或 RS485 即可

• 选择 SB BA01 时，可启用电量低报警或通过 I7.0 监测电量状态

SB AQ01 接线图
