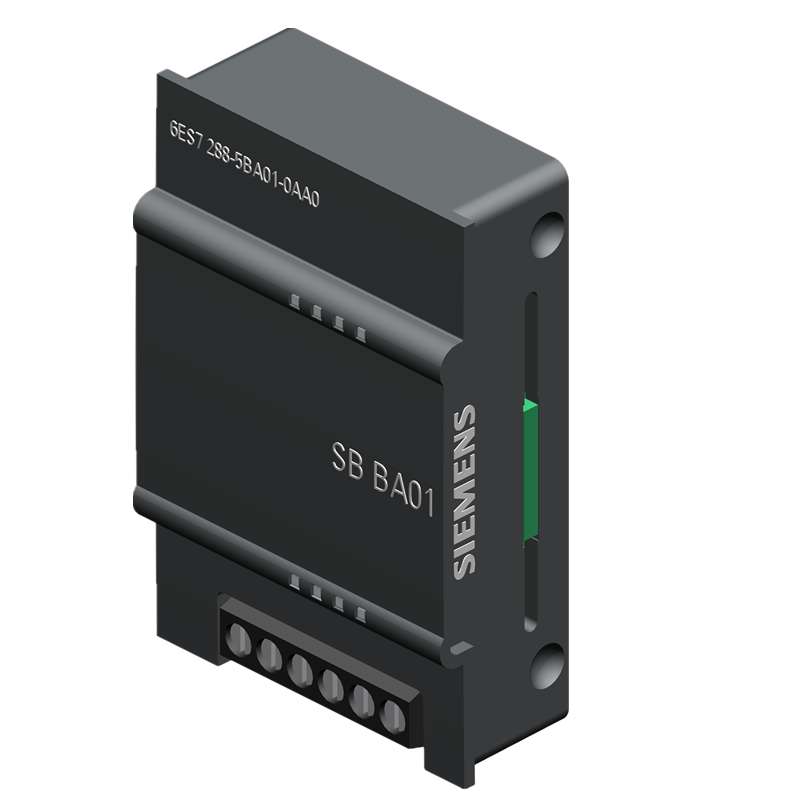

6ES7288-5BA01-0AA0

200SMART BATTERY BOARD

技术数据

		SIMATIC S7-200 SMART， 电池板 支持实时时钟
一般信息
产品类型标志		SB 电池
尺寸
宽度		35 mm
高度		52.2 mm
深度		16 mm
重量
重量，约		20 g

信号板 SB

订货号

SB CM01 通信信号板，RS485/RS232 6ES7 288-5CM01-0AA0

SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出   6ES7 288-5DT04-0AA0

SB AE01 模拟量扩展信号板，1×12位模拟量输入 6ES7 288-5AE01-0AA0

SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出 6ES7 288-5AQ01-0AA0

SB BA01 电池信号板，支持 CR1025 纽扣电池（电池单独购买） 6ES7 288-5BA01-0AA0

电池信号板技术规范

型号 SB BA01

订货号（MLFB） 6ES7 288-5BA01-0AA0

常规

尺寸 W x H x D（mm） 35×52.2×16

重量 20 g

功耗 0.6 W

电池（需自行购买）

保持时间 大约 1 年

电池类型 CR1025 纽扣电池

额定电压 3 V

额定容量 30 mAH

诊断

电池诊断 低电压指示灯：

电池电压低会使 BA01 面板上的 LED 呈红色常亮状态

诊断报警/或电量不足时数字量 I7.0=1
