订货号	参数

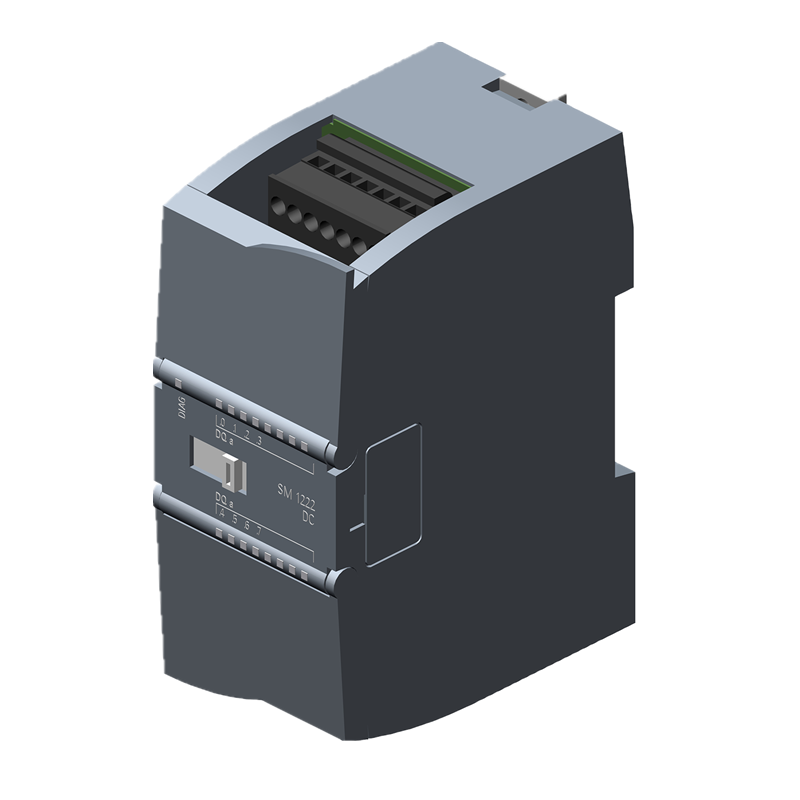

6ES7222-1BF32-0XB0	SIMATIC S7-1200，数字输出 SM 1222，8 DO，24V DC， 晶体管 0.5A

西门子控制器家族产品

西门子控制器系列是一个完整的产品组合，包括从高性能可编逻辑控制器的书本型迷你控制器 LOGO! 到基于 PC 的控制器，无论多么苛刻的要求，它都能满足要求 — 根据具体应用需求及预算，

灵活组合、定制（系列化的控制器家族产品满足你的不同应用及需求）。

SM 1222 数字量输出信号模块将 SIMATIC S7-1200 控制器的内部信号电平转换为过程所需的外部信号电平。

选件扩展，精确定制

新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。

SIMATIC S7-1200

SIMATIC S7-1200 具有集成 PROFINET 接口、强大的集成工艺功能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通信和有效的解决方案，尤其满足多种应用中完全不同的自动化需求。

全新工程设计软件平台，Totally Integrated Automation（全集成自动化）博途将所有自动化软件工具集成在统一的开发环境中。TIA 博途代表着软件开发领域的一个里程碑，它是世界第一款将所有自动化任务整合在一个工程设计环境下的软件。

一般信息

产品类型标志SM 1222，DQ 8x24 VDC/0.5 A

电源电压

允许范围，下限 (DC)20.4 V

允许范围，上限 (DC)28.8 V

输入电流

来自背板总线 DC 5 V，最大值120 mA

功率损失

功率损失，典型值1.5 W

数字输出

数字输出端数量8

● 在组件中1

短路保护否; 外部预设

感应式关闭电压的限制典型值 (L+) -48 V

输出端的通断能力

● 电阻负载时的最大值0.5 A

● 照明负载时的最大值5 W

输出电压

● 额定值 (DC)24 V

● 对于信号“0”的最大值0.1 V; 附带 10 kOhm 负载

● 对于信号 “1”，最小值DC 20 V

输出电流

● 对于信号“1”的额定值0.5 A

● 针对信号“0”的剩余电流，最大值10 µA

电阻负载时的输出延迟

● 从 “0” 到“1”，最大值50 µs

● 从 ”1” 到“0”，最大值200 µs

输出端的总电流（每组）

水平安装位置

— 最高可达 50 ℃，最大值4 A; 每个零线的电流

导线长度

● 屏蔽，最大值500 m

● 未屏蔽，最大值150 m

报警/诊断/状态信息

报警

● 诊断报警是

诊断显示 LED

● 用于输出端状态是

电位隔离

数字输出电位隔离

● 在通道之间，分组点数1

● 在通道和背板总线之间AC 500 V

防护等级和防护类别

防护等级 IPIP20

标准、许可、证书

CE 标记是

CSA 许可是

UL 许可是

cULus是

FM 许可是

RCM（原 C-TICK）是

KC 许可是

船舶建造许可是

生态足迹

● 环境产品声明是

减排潜力

— 减排潜力，（总计）[碳足迹]68.6 kg

— 减排潜力，（生产过程中）[碳足迹]8.16 kg

— 减排潜力，（运营过程中）[碳足迹]60.7 kg

— 减排潜力，（生命周期结束之后）[碳足迹]-0.334 kg

环境要求

露天情况下

● 最大落差0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值-20 °C

● 最大值60 °C

● 水平安装，最小值-20 °C

● 水平安装，最大值60 °C

● 垂直安装，最小值-20 °C

● 垂直安装，最大值50 °C

● 允许温度变化5°C 至 55°C，3°C/分钟

运输/储存时的环境温度

● 最小值-40 °C

● 最大值70 °C

气压符合 IEC 60068-2-13 标准要求

● 存放/运输，最小值660 hPa

● 存放/运输，最大值1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，最大值95 %

连接技术

需要的前置插头是

机械/材料

外壳材料（正面）

● 塑料是

尺寸

宽度45 mm

高度100 mm

深度75 mm

重量

重量，约180 g
