SIMATIC S7-1200 小型可编程控制器充分满足中小型自动化的系统需求。在研发过程中充分考虑了系统、控制器、人机界面和软件的无缝整合和高效协调的需求。SIMATIC S7-1200 系列的问世，标志着西门子在原有产品系列基础上拓展了产品版图，代表了未来小型可编程控制器的发展方向，西门子也将一如既往开拓创新，引领自动化潮流。

概述

为CPU的本机I/O提供更多的数字量输出

用于使控制器灵活地适应相关任务的要求

用于使用附加输出对系统进行后续扩展

应用

数字量输出模块允许将数字信号从控制器输出到过程。

这为用户提供了下列优势：

最佳适应性：

使用可以根据需要混合的信号模块，用户可以使其控制器准确地满足相关任务的要求。这可以避免产生不必要的投资。可以使用带有 8 个、16 个和 32 个输入/输出通道的模块。

灵活性：

如果任务后续有所扩展，可以升级控制器。更新用户程序非常简单。

功能

SM 1222 数字量输出信号模块将 SIMATIC S7-1200 控制器的内部信号电平转换为过程所需的外部信号电平

。

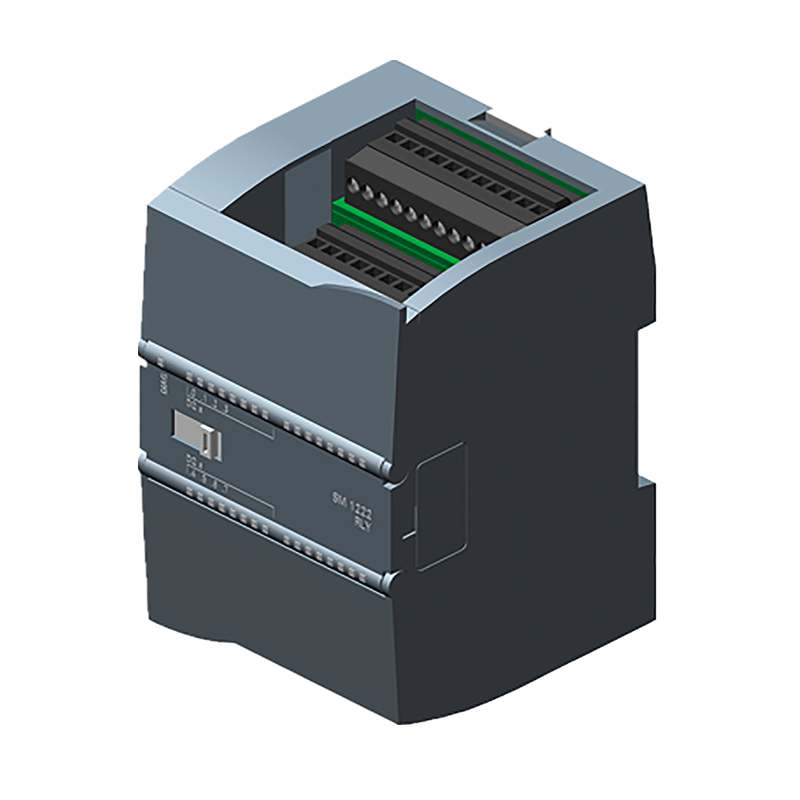

SIMATIC S7-1200，数字输出 SM 1222，8 DO，继电器 转换触点

一般信息

产品类型标志SM 1222，DQ 8x 继电器 / 2 A

电源电压

允许范围，下限 (DC)20.4 V

允许范围，上限 (DC)28.8 V

输入电流

来自背板总线 DC 5 V，最大值140 mA

数字输出端

● 来自负载电压 L+，最大值16.7 mA / 继电器线圈

功率损失

功率损失，典型值5 W

数字输出

数字输出端数量8

● 在组件中1

短路保护否; 外部预设

输出端的通断能力

● 电阻负载时的最大值2 A

● 照明负载时的最大值DC 时 30 W，AC 时 200 W

输出电压

● 额定值 (DC)5 V DC 到 30 V DC

● 额定值 (AC)5 到 250 V AC

输出电流

● 对于信号“1”的额定值2 A

电阻负载时的输出延迟

● 从 “0” 到“1”，最大值10 ms

● 从 ”1” 到“0”，最大值10 ms

输出端的总电流（每组）

水平安装位置

— 最高可达 50 ℃，最大值2 A; 每个零线的电流

继电器输出端

● 继电器输出端数量8

● 继电器线圈 L+ (DC) 的电源电压24 V

● 最大操作循环数在负载额定电压为 100000 时，机械电流为 1 千万

触点的通断能力

— 电感负载时的最大值2 A

— 照明负载时的最大值DC 时 30 W，AC 时 200 W

— 电阻负载时的最大值2 A

导线长度

● 屏蔽，最大值500 m

● 未屏蔽，最大值150 m

报警/诊断/状态信息

报警

● 诊断报警是

诊断显示 LED

● 用于输出端状态是

电位隔离

数字输出电位隔离

● 在通道之间继电器

● 在通道之间，分组点数1

● 在通道和背板总线之间1500 V AC 持续 1 分钟

允许的电位差

在不同电路之间750 V AC 持续 1 分钟

防护等级和防护类别

防护等级 IPIP20

标准、许可、证书

CE 标记是

CSA 许可是

UL 许可是

cULus是

FM 许可是

RCM（原 C-TICK）是

KC 许可是

船舶建造许可是

生态足迹

● 环境产品声明是

减排潜力

— 减排潜力，（总计）[碳足迹]68.6 kg

— 减排潜力，（生产过程中）[碳足迹]8.16 kg

— 减排潜力，（运营过程中）[碳足迹]60.7 kg

— 减排潜力，（生命周期结束之后）[碳足迹]-0.334 kg

环境要求

露天情况下

● 最大落差0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值-20 °C

● 最大值60 °C; 同时接通的输出端数量：4 个（无相邻接头），60 °C 水平或 50 °C 垂直，8 个，55 °C 水平或 45 °C 垂直

● 水平安装，最小值-20 °C

● 水平安装，最大值60 °C

● 垂直安装，最小值-20 °C

● 垂直安装，最大值50 °C

● 允许温度变化5°C 至 55°C，3°C/分钟

运输/储存时的环境温度

● 最小值-40 °C

● 最大值70 °C

气压符合 IEC 60068-2-13 标准要求

● 存放/运输，最小值660 hPa

● 存放/运输，最大值1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，最大值95 %

连接技术

需要的前置插头是

机械/材料

外壳材料（正面）

● 塑料是

尺寸

宽度70 mm

高度100 mm

深度75 mm

重量

重量，约310 g
