集成 PROFINET 接口

集成的 PROFINET 接口用于编程、HMI 通信和 PLC 间的通信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto-cross-over）功能的RJ45 连接器，提供 10/100 Mbit/s 的数据传输速率，支持以下协议：TCP/IP native、ISO-on-TCP 和 S7 通信。

最大的连接数为 23 个连接，其中：

• 3 个连接用于 HMI 与 CPU 的通信

• 1 个连接用于编程设备（PG）与 CPU 的通信

• 8 个连接用于 Open IE（TCP，ISO-on-TCP）的编程通信，使用 T-block指令来实现，可用于 S7-1200 之间的通信，S7-1200 与 S7-300/400的通信

• 3 个连接用于S7通信的服务器端连接，可以实现与S7-200，S7-300/400的以太网S7通信

• 8 个连接用于 S7 通信的客户端连接，可以实现与 S7-200，S7-300/400的以太网 S7 通信

一般信息

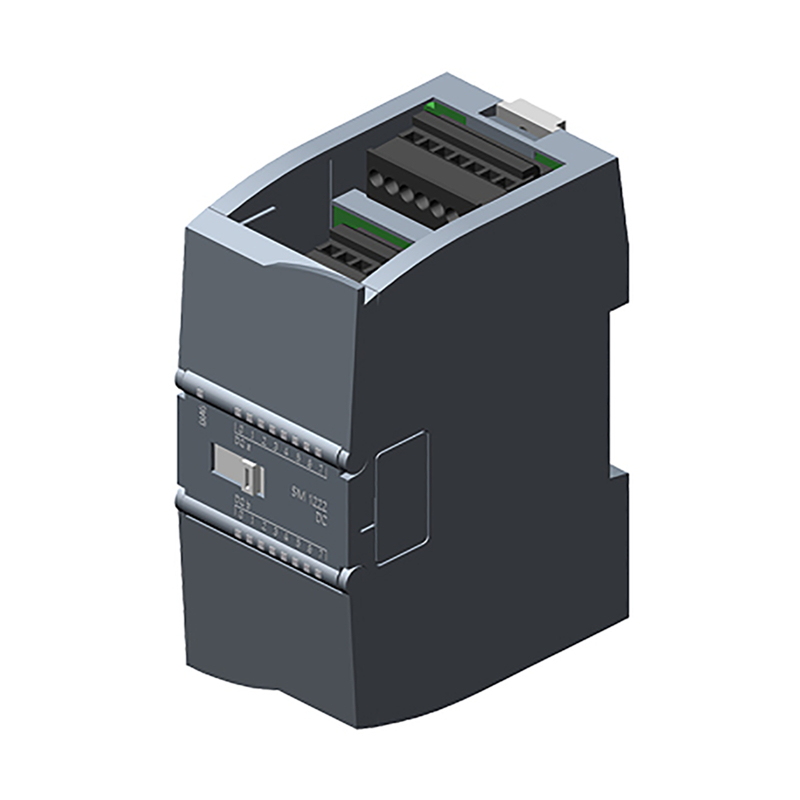

产品类型标志SM 1222，DQ 16x24 VDC/0.5 A

电源电压

允许范围，下限 (DC)20.4 V

允许范围，上限 (DC)28.8 V

输入电流

来自背板总线 DC 5 V，最大值140 mA

功率损失

功率损失，典型值2.5 W

数字输出

数字输出端数量16

● 在组件中1

短路保护否; 外部预设

感应式关闭电压的限制典型值 (L+) -48 V

输出端的通断能力

● 电阻负载时的最大值0.5 A

● 照明负载时的最大值5 W

输出电压

● 额定值 (DC)24 V

● 对于信号“0”的最大值0.1 V; 附带 10 kOhm 负载

● 对于信号 “1”，最小值DC 20 V

输出电流

● 对于信号“1”的额定值0.5 A

● 针对信号“0”的剩余电流，最大值10 µA

电阻负载时的输出延迟

● 从 “0” 到“1”，最大值50 µs

● 从 ”1” 到“0”，最大值200 µs

输出端的总电流（每组）

水平安装位置

— 最高可达 50 ℃，最大值8 A; 每个零线的电流

导线长度

● 屏蔽，最大值500 m

● 未屏蔽，最大值150 m

报警/诊断/状态信息

报警

● 诊断报警是

诊断显示 LED

● 用于输出端状态是

电位隔离

数字输出电位隔离

● 在通道之间，分组点数1

● 在通道和背板总线之间AC 500 V

防护等级和防护类别

防护等级 IPIP20

标准、许可、证书

CE 标记是

CSA 许可是

UL 许可是

cULus是

FM 许可是

RCM（原 C-TICK）是

KC 许可是

船舶建造许可是

生态足迹

● 环境产品声明是

减排潜力

— 减排潜力，（总计）[碳足迹]68.6 kg

— 减排潜力，（生产过程中）[碳足迹]8.16 kg

— 减排潜力，（运营过程中）[碳足迹]60.7 kg

— 减排潜力，（生命周期结束之后）[碳足迹]-0.334 kg

环境要求

露天情况下

● 最大落差0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值-20 °C

● 最大值60 °C

● 水平安装，最小值-20 °C

● 水平安装，最大值60 °C

● 垂直安装，最小值-20 °C

● 垂直安装，最大值50 °C

● 允许温度变化5°C 至 55°C，3°C/分钟

运输/储存时的环境温度

● 最小值-40 °C

● 最大值70 °C

气压符合 IEC 60068-2-13 标准要求

● 存放/运输，最小值660 hPa

● 存放/运输，最大值1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，最大值95 %

连接技术

需要的前置插头是

机械/材料

外壳材料（正面）

● 塑料是

尺寸

宽度45 mm

高度100 mm

深度75 mm

重量

重量，约220 g
