一般信息

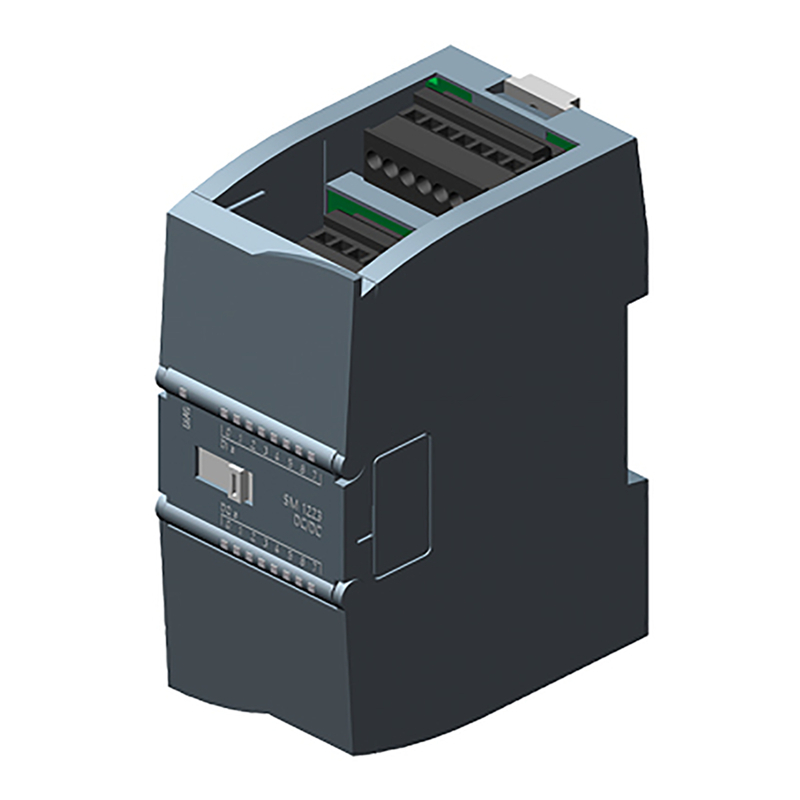

产品类型标志SM 1223，DI 8x24 VDC，DQ 8x24 VDC

电源电压

额定值 (DC)24 V

允许范围，下限 (DC)20.4 V

允许范围，上限 (DC)28.8 V

输入电流

来自背板总线 DC 5 V，最大值145 mA

数字输入端

● 来自负载电压 L+（空载），最大值4 mA; 每个通道

输出电压 / 标题

测量变频器的供电电压 / 标题

● 存在是

功率损失

功率损失，典型值2.5 W

数字输入

数字输入端数量8

● 在组件中2

输入特性符合 IEC 61131，类型 1是

可同时控制的输入端数量

所有安装位置

— 最高可达 40 ℃，最大值8

水平安装位置

— 最高可达 40 ℃，最大值8

— 最高可达 50 ℃，最大值8

垂直安装位置

— 最高可达 40 ℃，最大值8

输入电压

● 输入电压类型DC

● 额定值 (DC)24 V

● 对于信号“0”1 mA 时 DC 5 V

● 对于信号“1”15 V DC，当为 2.5 mA 时

输入电流

● 对于信号“0”，最大值（允许的闭路电流）1 mA

● 对于信号 “1”，最小值2.5 mA

● 对于信号“1”，典型值4 mA

输入延迟（输入电压为额定值时）

对于标准输入端

— 可参数化是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择

对于报警输入端

— 可参数化是

导线长度

● 屏蔽，最大值500 m

● 未屏蔽，最大值300 m

数字输出

数字输出端数量8

● 在组件中1

短路保护否; 外部预设

感应式关闭电压的限制L+ (-48 V)

输出端的通断能力

● 电阻负载时的最大值0.5 A

● 照明负载时的最大值5 W

输出电压

● 额定值 (DC)24 V

● 对于信号“0”的最大值0.1 V; 附带 10 kOhm 负载

● 对于信号 “1”，最小值DC 20 V

输出电流

● 对于信号“1”的额定值0.5 A

● 针对信号“1”的允许范围，最大值0.5 A

● 针对信号“0”的剩余电流，最大值10 µA

电阻负载时的输出延迟

● 从 “0” 到“1”，最大值50 µs

● 从 ”1” 到“0”，最大值200 µs

输出端的总电流（每组）

水平安装位置

— 最高可达 50 ℃，最大值4 A; 每个零线的电流

导线长度

● 屏蔽，最大值500 m

● 未屏蔽，最大值150 m

报警/诊断/状态信息

报警

● 诊断报警是

诊断显示 LED

● 用于输入端状态是

● 用于输出端状态是

电位隔离

数字输入电位隔离

● 在通道之间，分组点数2

数字输出电位隔离

● 在通道之间，分组点数1

● 在通道和背板总线之间AC 500 V

防护等级和防护类别

防护等级 IPIP20

标准、许可、证书

CE 标记是

CSA 许可是

UL 许可是

cULus是

FM 许可是

RCM（原 C-TICK）是

KC 许可是

船舶建造许可是

生态足迹

● 环境产品声明是

减排潜力

— 减排潜力，（总计）[碳足迹]123 kg

— 减排潜力，（生产过程中）[碳足迹]12.1 kg

— 减排潜力，（运营过程中）[碳足迹]111 kg

— 减排潜力，（生命周期结束之后）[碳足迹]-0.434 kg

环境要求

露天情况下

● 最大落差0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值-20 °C

● 最大值60 °C

● 水平安装，最小值-20 °C

● 水平安装，最大值60 °C

● 垂直安装，最小值-20 °C

● 垂直安装，最大值50 °C

● 允许温度变化5°C 至 55°C，3°C/分钟

运输/储存时的环境温度

● 最小值-40 °C

● 最大值70 °C

气压符合 IEC 60068-2-13 标准要求

● 存放/运输，最小值660 hPa

● 存放/运输，最大值1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，最大值95 %

连接技术

需要的前置插头是

机械/材料

外壳材料（正面）

● 塑料是

尺寸

宽度45 mm

高度100 mm

深度75 mm

重量

重量，约210 g
